ДМВ антенны FRACARRO ELIKA

ДМВ антенны FRACARRO ELIKA

7070 руб.

В корзину

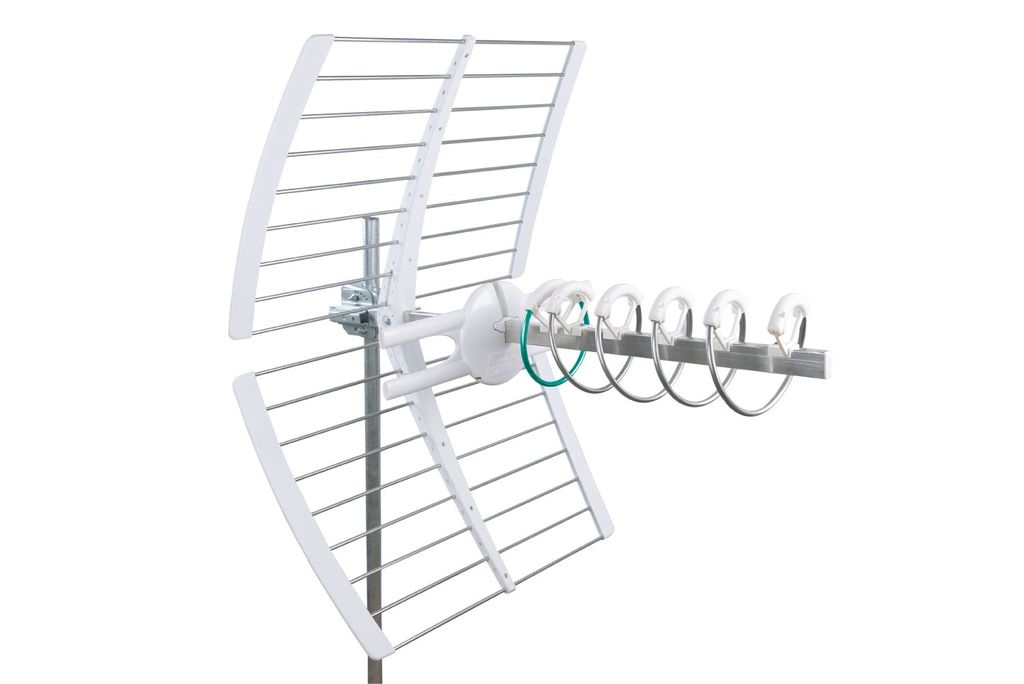

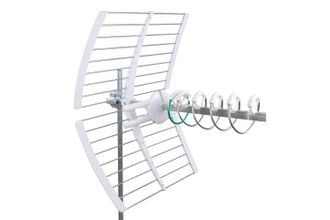

Компания FRACARRO выпустила новые ДМВ антенны ELIKA. В линейке представлены две серии: ELIKA и ELIKA PRO.



ELIKA PRO - это активная спиральная ДМВ-антенна с F-разъемом и  LED системой индикации уровня сигнала. Эта антенна является продолжением развития технологии Loop Yagi, уже принятой и запатентованной для предыдущей серии Sigma. Доступна также пассивная версия антенны без LED системы индикации уровня сигнала  (серия ELIKA).



Пассивная версия антенны ELIKA может быть смонтирована на антенной мачте без использования инструментов благодаря своим предварительно установленным элементам: радиаторам, быстродействующим  отражателям, соединителю мачты со стандартной регулировкой зенита и барашковой гайкой.



Обе антенны оснащены встроенным фильтром LTE в диполе, обладают высоким коэффициентом усиления, отличной направленностью и почти полным отсутствием боковых лепестков.

Эксклюзивный дизайн разработан и запатентован Fracarro.




Антенны ELIKA и ELIKA PRO предназначены для качественного приема эфирного цифрового телевидения DVB-T2, а серия ELIKA PRO, в том числе, позволяет самостоятельно настроить антенну без использования измерительного оборудования.


Основные характеристики


  • ELIKA PRO - это активная спиральная ДМВ-антенна с F разъемом и  LED системой индикации уровня сигнала.
  • Антенны ELIKA могут быть смонтированы на мачте без использования  инструментов благодаря своим предварительно установленным элементам, радиатору и быстродействующим отражателям.
  • Высокое качество материалов, из которых изготовлена антенна, обеспечивают более высокую прочность и инновационный дизайн, запатентованный Fracarro.
  • Высокий коэффициент усиления, отличная направленность и почти полное отсутствие боковых лепестков.
  • Инновационное крепление к мачте со стандартным зенитным регулированием и барашковой гайкой для монтирования без инструментов.
  • Использование встроенного фильтра LTE в диполе, что гарантирует высокое качество сигнала и превосходную LTE-фильтрацию.
  • Элементы управления с инновационной спиральной формой (технология Loop Yagi).
  • Превосходное усиление.
  • Высокая направленность.

Первая антенна на рынке с LED индикатором центровки



Питание антенны



ELIKA PRO может питаться от подключения к смартфону, оснащенному технологией OTG (On The Go), или к блоку питания, подключенному с помощью F-разъема.



Для нормального использования антенна должна питаться от напряжения постоянного тока от 12 до 24 В с помощью источника питания с защитой от короткого замыкания. Если источник питания отсутствует, то ELIKA PRO будет работать в пассивном режиме.



Настройка



Регулировать ELIKA PRO очень просто: когда светодиод находится на самом ярком уровне, антенна находится в оптимальном положении:



• Светодиод включен (высокая яркость): высокий уровень входного сигнала.

• Светодиод включен (средняя яркость): уровень входного сигнала средний.

• Светодиод выключен: низкий уровень входного сигнала (или антенна не включена)



Светодиод можно использовать для правильной установки антенны:


  • После установки выровняйте антенну в направлении передающей башни,  пока не загорится светодиод.
  • Чтобы получить оптимальное качество сигнала, поверните антенну влево и вправо, обозначив круговой сектор (угол поворота), в котором горит светодиод с максимальной яркостью.
  • Установите антенну в центр кругового сектора, и это даст вам лучший прием для идеального просмотра.








АВТОМАТИЧЕСКИЙ КОНТРОЛЬ УСИЛЕНИЯ (АРУ)



Эта антенна имеет систему АРУ, которая поддерживает сбалансированный выходной уровень, даже когда входной сигнал изменяется.

ПРОДУКТ

ELIKA PRO

ELIKA PRO700 С

Серия

213227

213231

Диапазона



UHF

UHF

Каналы



Е21-Е60

Е21-Е48

Частотный диапазон

МГц

470-790

470-694

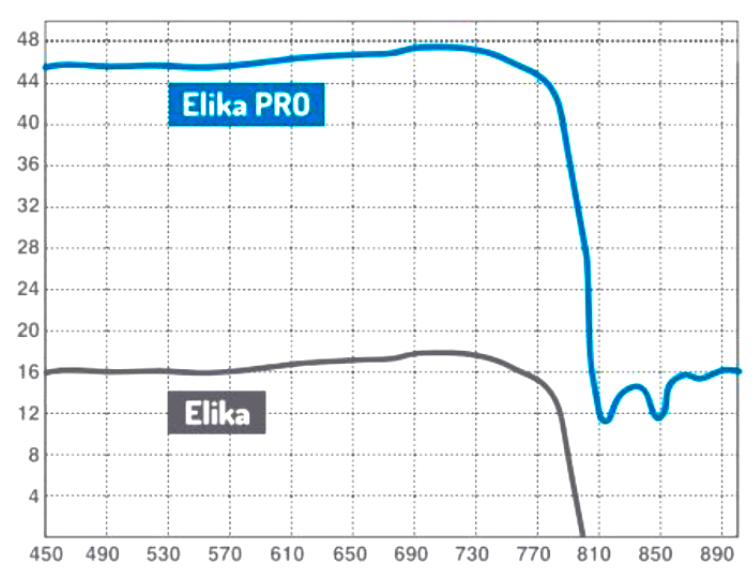

Усиление

дБи

47,5

47

Динамика CAG

дБмкВ

65-80

65-80

Фиксированный уровень выходного сигнала

дБмкВ

98

98

Напряжение питания

В

12-24

12-24

Макс. токпоглощения

мА

45

45

Отношение передней к задней

дБ

32

32

Обратные потери

дБ

-15

-15

Ширина луча (-3 дБ)

°

± 18

± 22

Ветровая нагрузка при 120

км / ч (720N / м)

кг (N)

19 (186,2)

 19 (186,2)

Разъем

Тип

F

F

Сопротивление

Ом

75

75

Макс. Диаметр мачты (диаметр)

мм

60

60

Размеры

см

92 х 82 х 62

92 х 82 х 62

Упаковка



Пластиковый пакет

Коробка

Количество в упаковке

Штук

8

6

Вес одной антенны

кг

2,30

2,30

Общий вес упаковки

кг

23,00

18,00

Аксессуары







Горизонтальная поляризация



Включено

Включено

горизонтальная поляризация с регулируемым углом наклона



Включено

Включено

Вертикальная поляризация



Включено

Включено

Вертикальная поляризация с регулировкой наклона



Включено

Включено

Вспомогательная стрела



N / A

N / A















ПРОДУКТ

ELIKA

ELIKA 700 Р

ELIKA 700 °

Серия

213226

213228

213229

Диапазон



UHF

UHF

UHF

Каналы



Е21-Е60

Е21-Е48

Е21-Е48

Частотный диапазон

МГц

470-790

470-694

470-694

Усиление

дБ

17,5

17

17

Возвратные потери

дБ

-18

-18

-18

Ширина луча (-3 дБ)

°

± 18

± 22

± 22

Ветровая нагрузка при 120

км / ч (720N / м)

кг (N)

19 (186,2)

19 (186,2)

19 ( 186,2)

Разъем

Тип

F

F

F

Сопротивление

Ом

75

75

75

Макс. Диаметр мачты (диаметр)

мм

60

60

60

Размеры

см

92 х 82 х 62

92 х 82 х 62

92 х 82 х 62

Упаковка



Пластиковый пакет

Пластиковый пакет

Коробка

Количество в упаковке

шт

8

8

6

Вес одной антенны

кг

2,30

2,30

2,30

Общий вес упаковки

кг

23,00

23,00

18,00

Аксессуары









Горизонтальная поляризация



Включено

Включено

Включено

Горизонтальная поляризация с регулировкой наклона



включено

включено

включено

Вертикальная поляризация



Включено

Включено

Включено

Вертикальная поляризация с регулировкой наклона



включено

включено

включено

Вспомогательная стрела



N / A

N / A

N / A
