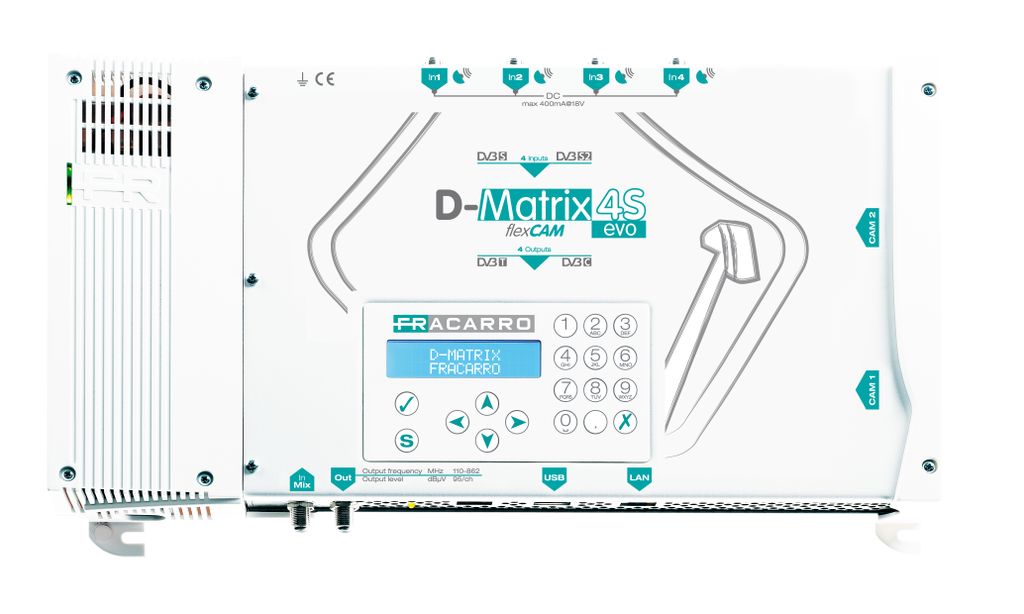

Компактная головная станция D-MATRIX-4S EVO

Fracarro D-MATRIX 4S EVO Блок преобразования из DVB-S2 в DVB-T / C с двойным слотом CI

Блок управления D-Matrix-4S EVO позволяет принимать желаемые программы HD или SD с 4 различных независимых спутниковых транспондеров и преобразовывать их на выходе в 4 доступных цифровых мультиплексорах (COFDM или QAM) по всему телевизионному диапазону

Fracarro D-MATRIX 4S EVO Блок преобразования из DVB-S2 в DVB-T / C с двойным слотом CI

Описание

Multi SAT вход: 4 x независимых SAT входа (DVB-S2), 4 x DVB-T или 4 x DVB-C выходных мультиплекса (две пары смежных цифровых модуляторов), 2 CI.
Улучшенное CAM управление: D-MATRIX-4S EVO позволяет управлять обоими САМ-модулями в разных режимах работы.
FlexCAM mode: вомзожность перенаправления в один CAM-модуль программ, поступающих с любого SAT входа.
Standard mode: каждый модуль CAM может быть связан с одним входом SAT, и расшифровывать закодированные программы, поступающие с него.
WEB интерфейс: установки конфигураций могут быть осуществлены с помощью встроенного улучшенного веб-интерфейса.
“Mux-ad-Hoc”: создание мультиплексов с подобранными требуемыми программами с 4 спутниковых транспондеров и управление всеми параметрами дескриптора каждого мультиплекса (ONID, TSID, NetID) и каждой программы внутри него (LCN, SID, PID, Program name).
Функция Auto Remapping: возможность изменять программу в реальном времени в мультиплексе без перенастройки всех приемников в сети.
Многофункциональный USB Port: загрузка/выгрузка предварительно подготовленного конфига, обновления ПО и воспроизведения видео (формат файла TS).
ARP 2.0 (процедура автоматического восстановления - процедура автоматического восстановления): позволяет защищать программы с более высоким приоритетом и обеспечивать непрерывность службы, когда входящий поток данных превышает разрешенный стандартами DVB-T или DVB-C (переполнение скорости передачи данных) возврат всего к исходной конфигурации, когда общая скорость передачи данных находится в пределах параметров.

Вход
Число входов		4
Диапазон входных частот	МГц	950 – 2150
Уровень входного сигнала	дБмкВ	50 - 80
Упраление LNB		0/14/18 В=, 0/22 КГц, DiSEqC1.0
Демодуляция		DVB-S (QPSK), DVB-S/2 (8PSK, QPSK)
FEC		1/2, 2/3, 3/4, 5/6, 7/8, AUTO
Символьная скорость	Мсим/c	2 - 45
Выходная модуляция		DVB-T	DVB-C
Число выходных потоков		4
Ширина полосы частот	МГц	6,7,8
Число несущих		2k, 8k	-
Модуляция		QPSK, 16,64-QAM	16,32,64,128,256-QAM
Защитный интервал		1/4, 1/8, 1/16, 1/32	-
FEC		1/2, 2/3, 3/4, 5/6, 7/8	Рида-Соломона (204, 188)
Символьная скорость	МСимв./c	-	1000 - 6999
Выход
Диапазон выходных частот	МГц	111 - 862
Шаг настройки выходной частоты	КГц	250
Уровень выходного сигнала	дБмкВ	95
Регулировка выходного уровня	дБ	0 - 20
MER	дБ	>36
Основные параметры
Источник питания	В, Гц	230, 50/60
Потребляемая мощность	Вт	42
Кол-во CI-слотов		2
Габариты	мм	360 x 230 x 54
Диапазон рабочих температур	°C	-5 .. +55
